Solution de commutateur Ethernet industriel pour les systèmes de stationnement intelligent

Les infrastructures de stationnement intelligent exigent des équipements réseau capables de fonctionner de manière fiable dans les parkings souterrains, les parkings extérieurs et les environnements de recharge de véhicules électriques — malgré l’humidité, les températures extrêmes et l’instabilité de l’alimentation électrique. Ce guide explique comment concevoir une architecture de réseau de stationnement résiliente à l’aide de commutateurs Ethernet de qualité industrielle.

Pourquoi le stationnement intelligent a besoin d’un réseau de qualité industrielle

Les systèmes modernes de stationnement intelligent ne sont plus de simples opérations de barrières et de tickets. Les installations d’aujourd’hui intègrent caméras de reconnaissance de plaques d’immatriculation (LPR), capteurs au sol, barrières automatisées, bornes de paiement en libre-service, contrôleurs de stations de recharge de véhicules électriques et affichages de guidage en temps réel — tous dépendant d’un réseau stable et toujours actif pour fonctionner.

Le problème est que la plupart de ces équipements sont installés dans des environnements pour lesquels les commutateurs réseau de qualité grand public ou commerciale n’ont jamais été conçus. Les parkings souterrains sont humides, froids et chimiquement corrosifs. Les parkings extérieurs de surface subissent des variations de température allant de bien en dessous de zéro en hiver à plus de 60°C à l’intérieur des armoires en bord de route en été. La qualité de l’alimentation électrique dans les installations de stationnement est souvent médiocre, avec des fluctuations de tension causées par des bornes de recharge de véhicules électriques à forte puissance et des moteurs d’ascenseurs qui s’activent et se désactivent.

Lorsque le réseau tombe en panne dans une installation de stationnement, les conséquences sont immédiates et visibles : les barrières se bloquent, les caméras perdent leur flux, les bornes de paiement se déconnectent et les véhicules se retrouvent piégés ou l’accès n’est plus contrôlé. C’est pourquoi l’infrastructure réseau des parkings exige des commutateurs de qualité industrielle conçus pour un fonctionnement continu sans surveillance — et non des équipements de bureau détournés pour un usage sur le terrain.

Une panne réseau de 30 minutes dans un parking urbain très fréquenté peut bloquer des centaines de véhicules et entraîner une responsabilité importante. Les commutateurs industriels affichant plus de 300 000 heures de MTBF s’amortissent eux-mêmes en éliminant ces incidents.

Défis environnementaux et opérationnels

Températures extrêmes

Les parkings souterrains maintiennent des températures relativement stables toute l’année (généralement 5°C–25°C), mais les armoires électriques montées sur des piliers en béton peuvent subir de la condensation et des démarrages à froid en hiver. Les plus exigeants sont les parkings extérieurs en toiture et les parkings de surface, où les armoires de contrôle en bord de route peuvent atteindre des températures internes supérieures à 65°C sous l’exposition solaire estivale. Les commutateurs commerciaux standard ont généralement une plage de fonctionnement de 0°C à 40°C — insuffisante pour l’un ou l’autre de ces extrêmes.

Qualité et continuité de l’alimentation électrique

Les installations de stationnement partagent leur infrastructure électrique avec des équipements à forte charge : ascenseurs, ventilateurs de ventilation, et de plus en plus, stations de recharge de véhicules électriques consommant de 7 à 150 kW par point. Cela crée des chutes de tension, des pics transitoires et du bruit de commutation sur le réseau d’alimentation. Un commutateur réseau dépourvu de protection contre l’inversion de polarité au niveau matériel et d’une large tolérance de tension d’entrée subira des réinitialisations fréquentes ou des dommages permanents dans ces conditions.

Interférences électromagnétiques

Les bornes de recharge de véhicules électriques, les variateurs de fréquence dans les systèmes de ventilation et les systèmes d’allumage des véhicules génèrent un bruit électromagnétique important. Sans protection CEM de qualité industrielle, les ports réseau des commutateurs ordinaires subissent des erreurs de paquets, des pertes de liaison et une dégradation du matériel au fil du temps.

Accès physique et coût de maintenance

Les équipements réseau dans les installations de stationnement sont répartis sur de nombreux emplacements physiques — chaque entrée, chaque zone de bornes de paiement, chaque groupe de caméras. Chaque intervention sur site nécessite l’envoi d’un technicien vers un emplacement souterrain ou extérieur spécifique.Les équipements avec un MTBF court ou nécessitant une gestion de firmware augmentent considérablement les coûts opérationnels sur le cycle de vie de 10 à 20 ans d’une installation.

Architecture réseau recommandée

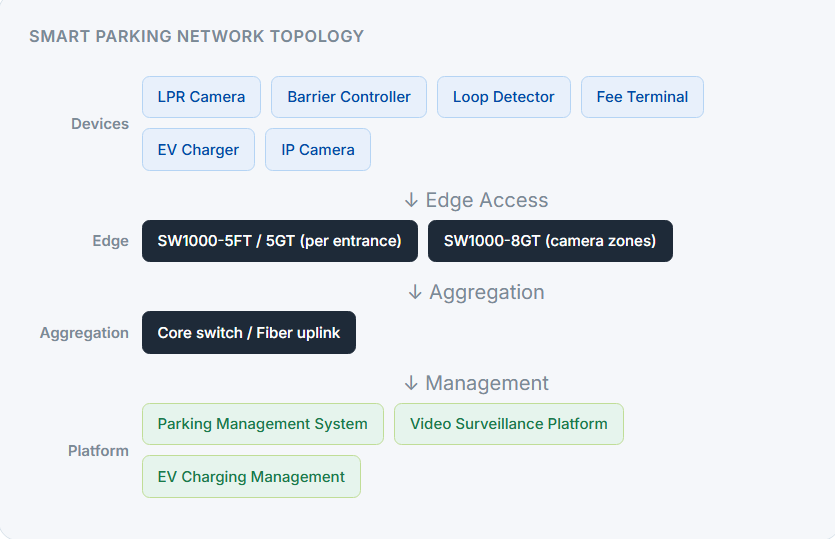

Un réseau de stationnement intelligent bien conçu utilise une topologie à trois couches qui reflète l’organisation physique de l’installation :

Les commutateurs SW1000 sont déployés au niveau de la couche d’accès en périphérie — installés à l’intérieur de l’armoire électrique à chaque entrée, chaque zone de regroupement de caméras et chaque groupe de bornes de recharge de véhicules électriques. Leur rôle est d’agréger tous les équipements de terrain dans leur zone immédiate et de les relier au commutateur cœur de l’installation via Cat6 ou fibre. Comme les commutateurs SW1000 sont non gérés, aucune configuration n’est requise : ils transmettent le trafic à la vitesse du lien dès qu’ils sont alimentés.

Scénarios de déploiement en détail

Unités de contrôle des entrées et sorties

Chaque voie d’entrée ou de sortie de véhicule nécessite généralement une connectivité pour : une ou deux caméras LPR, une contrôleur de barrière, un détecteur de boucle au sol ou capteur radar, et un interphone ou d’urgence unité d’appel. Cela représente 4 à 5 dispositifs par voie, ce qui fait du SW1000-5FT-BU-2D le choix optimal — il fournit exactement le nombre de ports nécessaire pour une voie standard sans payer pour une capacité inutilisée.

Pour les installations avec une entrée à double voie (deux entrées + une sortie), un seul SW1000-8FT-BU-2D peut regrouper les deux voies et leurs dispositifs associés dans un seul commutateur monté en armoire, simplifiant le câblage et réduisant la taille de l’armoire.

Entrée à voie unique

SW1000-5FT : caméra LPR + contrôleur de barrière + détecteur de boucle + interphone + liaison montante. Aucun port inutile.

Entrée / sortie à double voie

SW1000-8FT ou 8GT : regroupe les deux voies. Un commutateur par armoire, un câble de liaison montante vers le cœur.

Zones de paiement en libre-service

SW1000-5FT par groupe de bornes : terminal de paiement + écran de recherche inverse + caméra locale + liaison montante.

Réseaux de baies de recharge de véhicules électriques

SW1000-8GT : jusqu’à 7 contrôleurs de chargeurs + liaison montante. Les ports Gigabit gèrent la télémétrie simultanée des chargeurs rapides.

Réseaux de caméras de surveillance

Les caméras IP haute définition en résolution 4K nécessitent 8 à 25 Mbps par flux. Un niveau de parking avec 8 caméras fonctionnant en H.265 en 4K génère environ 100 Mbps de trafic vidéo — bien dans la capacité d’un seul SW1000-8GT-BU-2D avec sa matrice de commutation non bloquante de 16 Gbps. Le port de liaison montante Gigabit garantit que la vidéo atteint le NVR ou la plateforme cloud sans congestion.

Pour les niveaux souterrains avec un routage fibre limité, chaque étage peut disposer de son propre SW1000-8GT regroupant toutes les caméras, avec une seule liaison fibre vers le commutateur d’agrégation en surface. Ce topologie en étoile par étage élimine les longues liaisons horizontales de câbles et simplifie l’isolation des pannes.

Infrastructure de recharge pour véhicules électriques

Les stations de recharge pour véhicules électriques introduisent un défi réseau particulier : elles génèrent une distorsion harmonique importante et des transitoires de commutation sur les lignes d’alimentation et de données lorsque les contacteurs à fort courant s’ouvrent et se ferment. Le SW1000's network port surge protection of 2 kV common-mode and ESD rating of ±8 kV offre une protection adéquate contre ces transitoires sans nécessiter de parasurtenseurs supplémentaires sur chaque port.

Faites toujours passer les câbles de données des contrôleurs de bornes de recharge dans des conduits séparés des câbles d’alimentation. Même avec la robuste protection CEM du SW1000, le maintien d’une séparation physique entre le câblage CA à fort courant et les câbles réseau est une bonne pratique qui réduit les interférences et simplifie la maintenance future.

Pourquoi la série SW1000 est adaptée à cette application

Guide de sélection des modèles

Le choix de la variante SW1000 appropriée dépend de deux facteurs : le nombre d’appareils à connecter et les besoins en bande passante de ces appareils.

SW1000-5FT-BU-2D — Voie d’entrée standard à une seule voie. Barrière + LPR + 2 capteurs + liaison montante. Les ports 100 Mbps sont suffisants pour le contrôle de barrière et les caméras SD.

SW1000-8FT-BU-2D — Entrée à deux voies ou zones à équipements mixtes. Jusqu’à 7 dispositifs terrain + liaison montante. À utiliser lorsque la résolution des caméras est de 1080p ou inférieure.

SW1000-5GT-BU-2D — Commutateur Gigabit compact à 5 ports. Idéal pour des groupes de bornes de recharge pour véhicules électriques (jusqu’à 4 chargeurs + liaison montante) ou des paires de caméras 4K nécessitant un débit Gigabit.

SW1000-8GT-BU-2D — Gigabit à 8 ports. Idéal pour les étages multi-caméras, les grands espaces de recharge pour véhicules électriques, ou toute zone nécessitant une marge Gigabit pérenne. La capacité de commutation de 16 Gbps gère les charges concurrentes les plus défavorables.

Installation et mise en service

La série SW1000 est conçue pour une installation à l’intérieur d’armoires électriques standard en bord de route ou montées sur poteau, sur rail DIN-35. Le processus d’installation ne nécessite aucun outil spécial autre qu’un tournevis et prend moins de 10 minutes par unité :

1. Montez le commutateur sur le rail DIN-35 à l’intérieur de l’armoire — le clip s’enclenche solidement d’une simple pression.

2. Connectez le bornier d’alimentation 3 broches à l’alimentation CC de l’armoire (12V, 24V ou 48V). Connectez correctement V+ et V− ; la protection contre l’inversion de polarité empêche les dommages en cas d’inversion accidentelle, mais un branchement correct est toujours recommandé.

3. Connectez le fil FG (terre) à la terre de protection de l’armoire. Cela active la pleine capacité de protection contre les surtensions et ESD.

4. Branchez les câbles des équipements terrain et le câble de liaison montante. Le commutateur négocie automatiquement la vitesse, le duplex et la polarité des câbles sur tous les ports.

5. Vérifiez les voyants LED verts sur tous les ports connectés. Aucune configuration logicielle n’est requise.

Comme le SW1000 est non administré, il n’y a pas d’adresse IP à attribuer, pas de VLAN à configurer, et pas de micrologiciel à mettre à jour. Cela le rend idéal pour un déploiement par des techniciens de terrain sans expertise en ingénierie réseau — un avantage opérationnel important lors d’un déploiement sur des dizaines d’entrées simultanément.

Questions fréquentes

1. Quel type de commutateur Ethernet est le plus adapté à un système de stationnement intelligent ?

▾

Un commutateur Ethernet industriel non administré monté sur rail DIN, avec large plage de température de fonctionnement, entrée d’alimentation redondante et protection contre les surtensions est le plus adapté aux environnements de stationnement intelligents. La série DTECH SW1000 répond à toutes ces exigences avec une plage de fonctionnement de -30°C à +70°C, des entrées DC 12–52 V doubles et une protection ESD jusqu’à ±8 kV. Les commutateurs non administrés sont privilégiés dans les applications de parking car ils ne nécessitent aucune configuration et éliminent le risque de mauvaise configuration provoquant des interruptions de service.

2. De combien de ports un commutateur réseau de parking a-t-il besoin ?

▾

Une seule entrée de parking nécessite généralement 4 à 6 ports : un pour le contrôleur de barrière, un ou deux pour les caméras LPR, un pour le détecteur de boucle ou le capteur radar, un pour l’interphone ou le terminal de paiement, et un port de liaison montante. Le SW1000-5FT couvre une voie standard unique. Pour les entrées à deux voies ou les zones à forte densité de caméras, le SW1000-8FT ou 8GT fournit la densité de ports nécessaire.

3. Les commutateurs industriels peuvent-ils fonctionner dans des parkings souterrains ?

▾

Oui. La série DTECH SW1000 est classée IP40, fonctionne de -30°C à +70°C et utilise un refroidissement passif sans ventilateur — ce qui la rend bien adaptée aux conditions humides, fraîches et poussiéreuses typiques des parkings souterrains. Le boîtier métallique empêche l’infiltration d’humidité et offre une durabilité physique contre les contacts mécaniques occasionnels rencontrés lors des opérations de maintenance.

4. Les bornes de recharge pour véhicules électriques interféreront-elles avec le commutateur réseau de parking ?

▾

Les bornes de recharge pour véhicules électriques génèrent des interférences électromagnétiques et des transitoires de tension susceptibles d’endommager les équipements réseau standards. La protection contre les surtensions des ports réseau du SW1000 (mode commun 2 kV) et la protection ESD (décharge dans l’air ±8 kV) sont spécifiquement conçues pour absorber ces transitoires sans corruption des données ni dommages matériels. Il est également recommandé de faire passer les câbles de données dans des conduits séparés des câbles d’alimentation comme mesure complémentaire.

5. Dois-je configurer le commutateur avant l’installation ?

▾

Non. La SW1000 Series est un commutateur non géré qui ne nécessite aucune configuration. Il négocie automatiquement la vitesse des ports, le mode duplex et la polarité des câbles dès que des appareils sont connectés. Il suffit de le monter sur un rail DIN, de le connecter à l’alimentation et de brancher les appareils — le réseau est opérationnel immédiatement.
